Ревизия тормозной системы.НУ и прогулочка в лес.
Еще раз всех приветствую)
Я, наверно, всех уже задолбал своим БЖ, но все же продолжим)
Как я говорил в прошлой записи Что мне нужно заменить цилиндрик, нон е тут то было, обо всем по порядку:

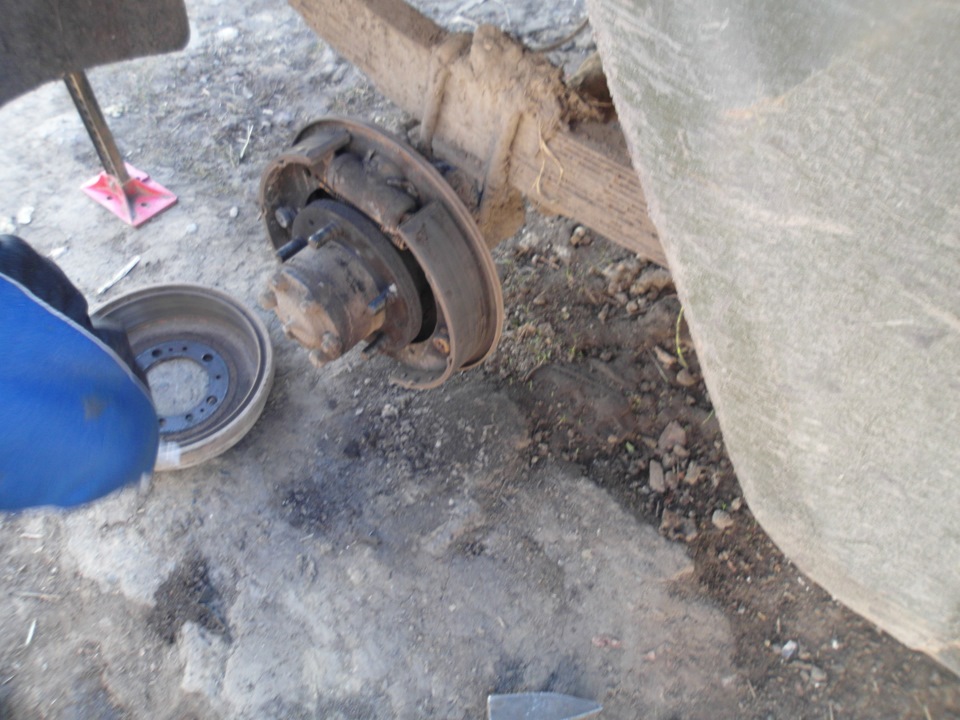

Встав пораньше утром, я пошел менять цилиндрик взади

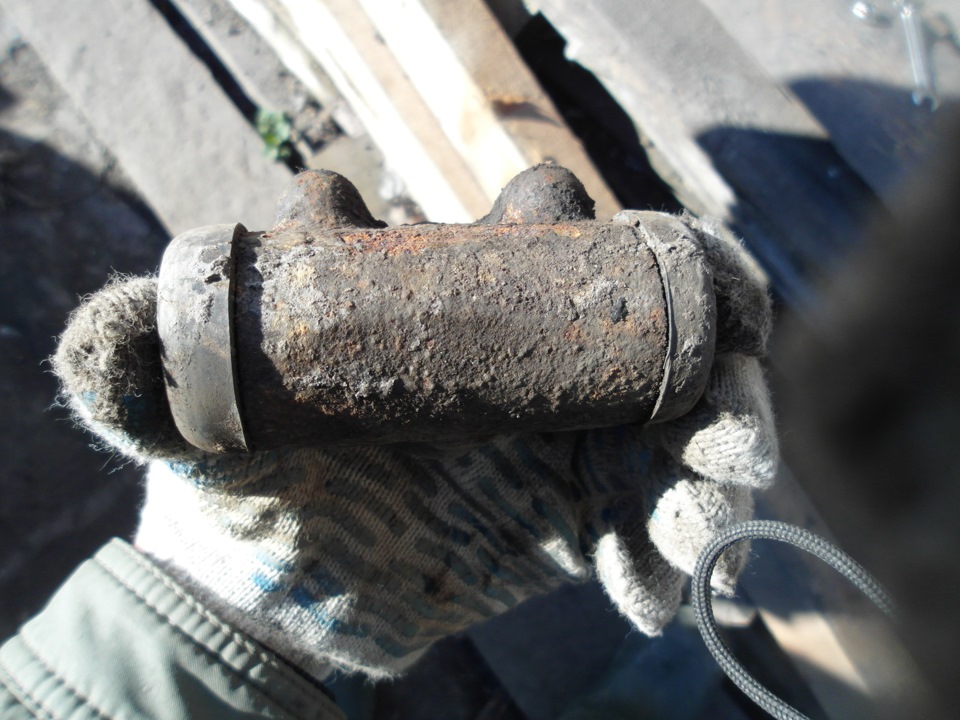

Цилиндрик был полностью мертвый, не удивительно, что колесо грелось( купания осенью на Охоте сказались отрицательно:))
Кандидат на его законное место)
Поставил все на место, прокачал.Тормоза появились, но тянуло вправо, не тормозило переднее левое.Решил развести колодки, развел, но не тут то было, и здесь цилиндрик заклинил.В итоге свел все обратно, так и поехал по делам.А именно в родительский день нужно было съездить на кладбище.Тянуло при торможении вправо, но вроде съездил как то

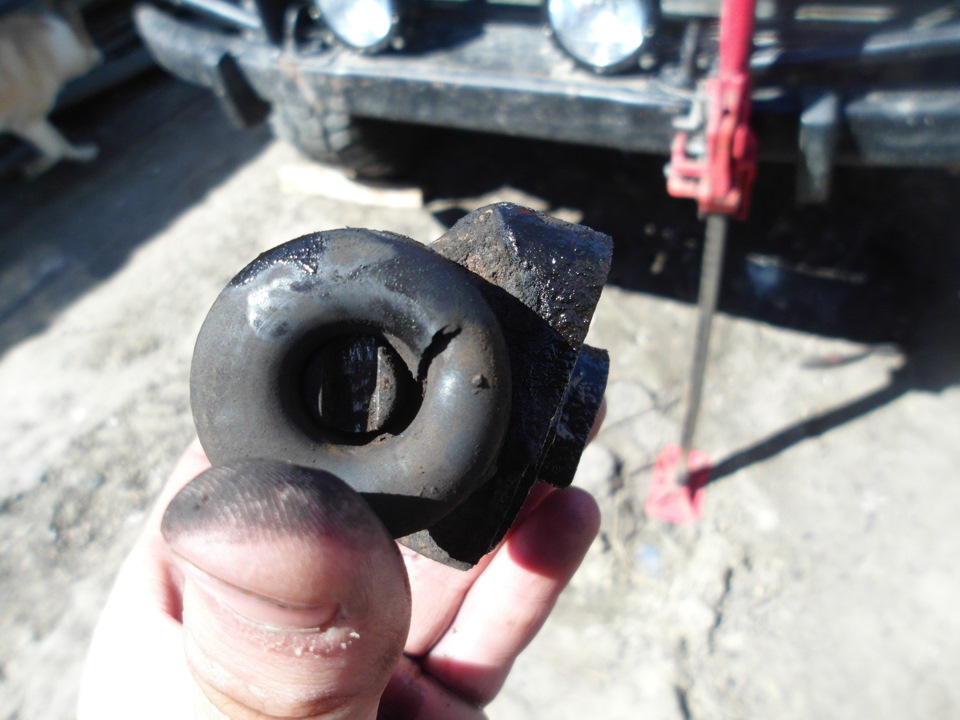

Так же заметил течь сальника на хвостовике
По пути заскочил в магаз и купил цилиндрик на переднее колесо, так как для удобства я поставил оттуда задний, то и цилиндр с зада
Ну и сразу переходник назад, чтобы убрать шлаг и поставить трубку взади, так как я его ставил временно(тоже в прошлой записи все описано)
НУ а дальше прилетел домой и начал все разбирать.Манжета оказалась порвана, не удивительно, почему он заклинил.

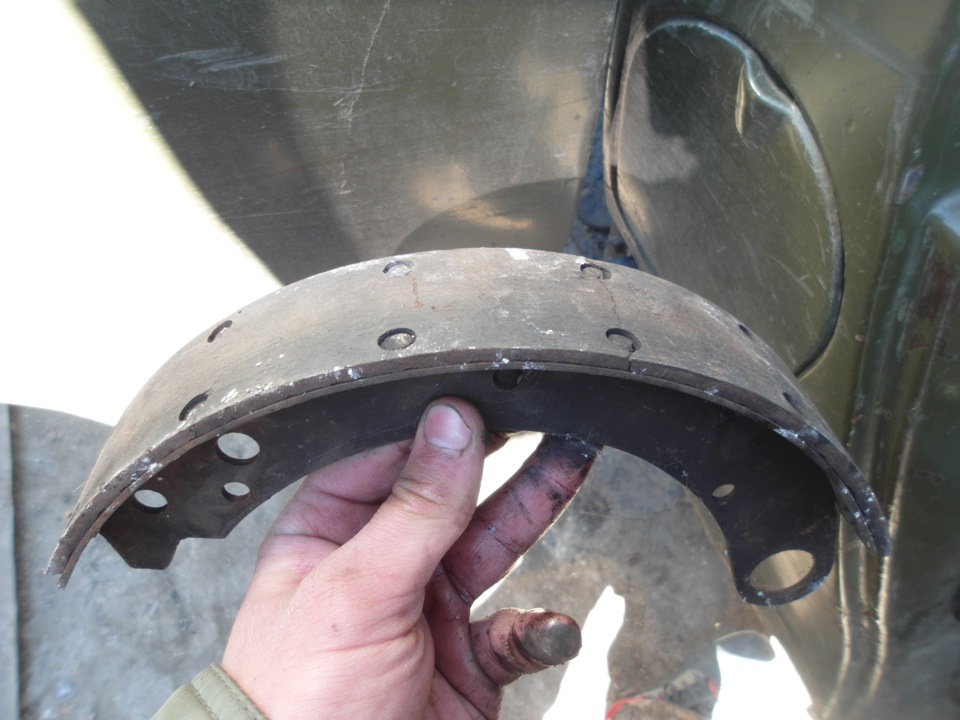

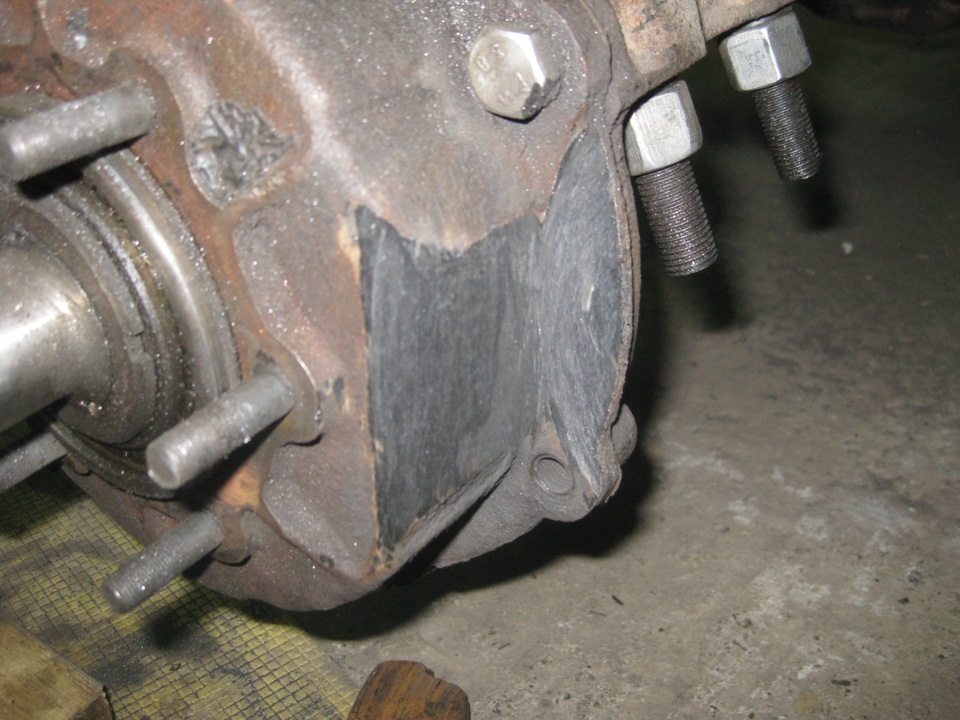

Работал он на одну сторону и в итоге одна колодка стерта, а другая как будто только что поставил
Нашел в запасах колодку более менее живую
СОбрал, но обнаружилась проблемка, тормозит то, тормозит, но давление не уходит, заменив шланг все стало в норме, шланг вообще не продувался никак.Все тормоза тормозят, когда я захочу, а никогда им вздумается)

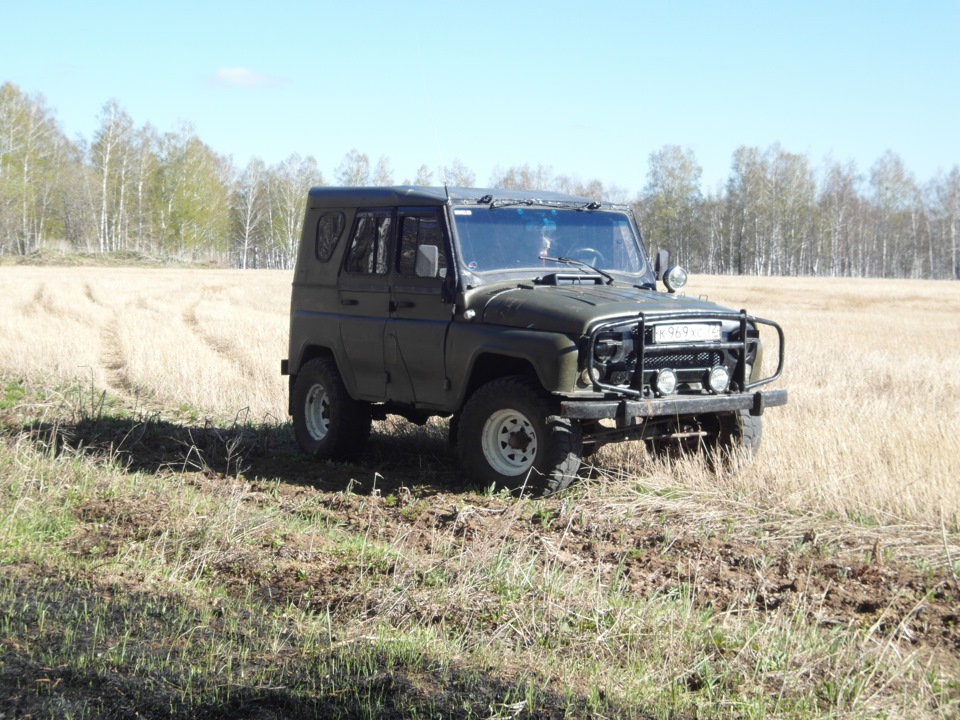

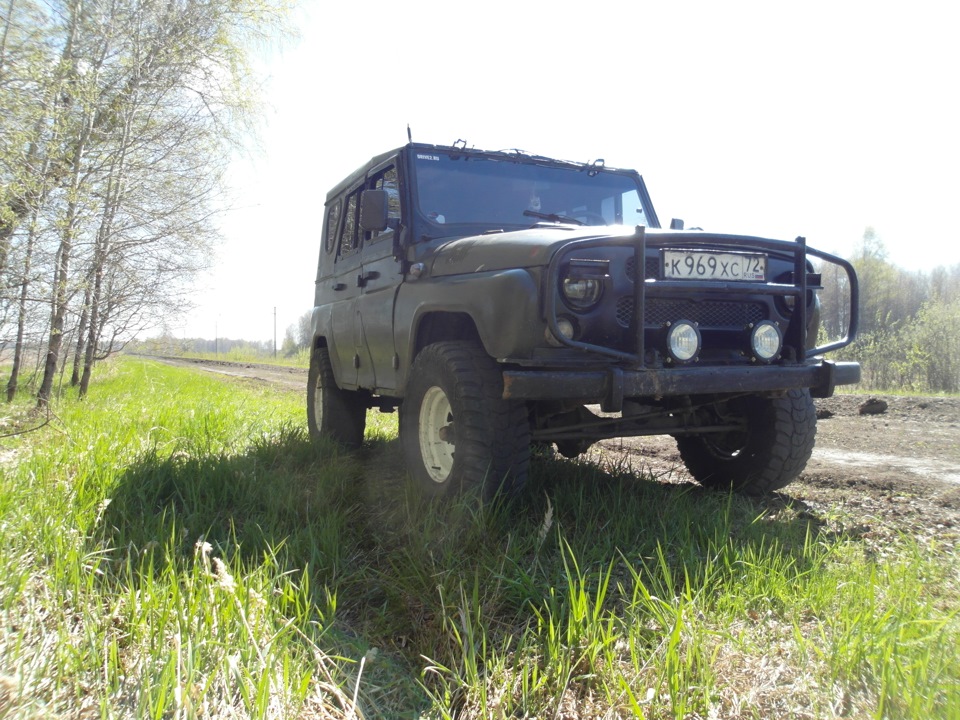

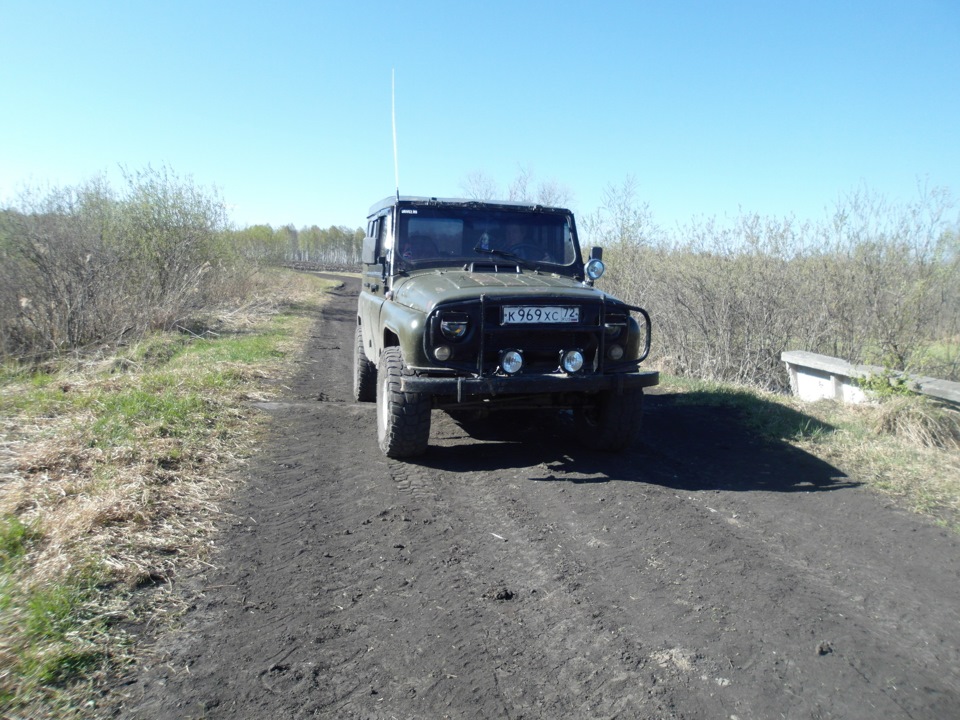

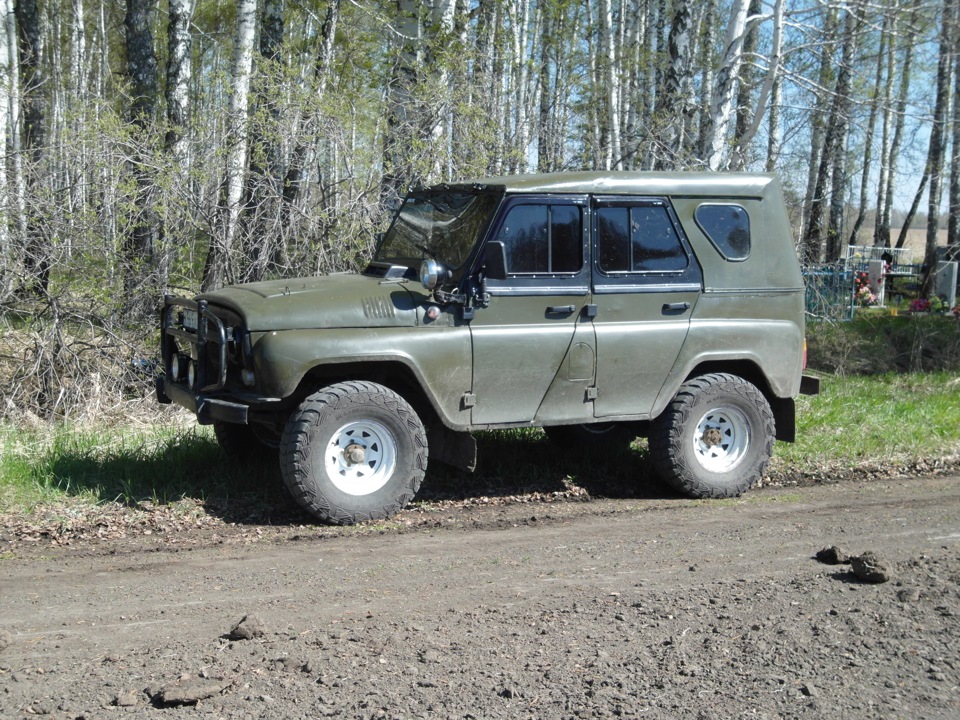

Потом катнул в лес на испытания так сказать)
Вот так я поневоле провел ревизию тормозов
Мужики, еще просьба такая есть.Не у кого не завалялась шоссейная резина на уаз, приму в дар или куплю за недорого).Желательно на патриотовских дисках. или просто резина на 16.ОЧень буду благодарен!
Всем добра и проверяйте тормоза почаще!
Тормозная система. Часть 1. Дисковые тормоза.

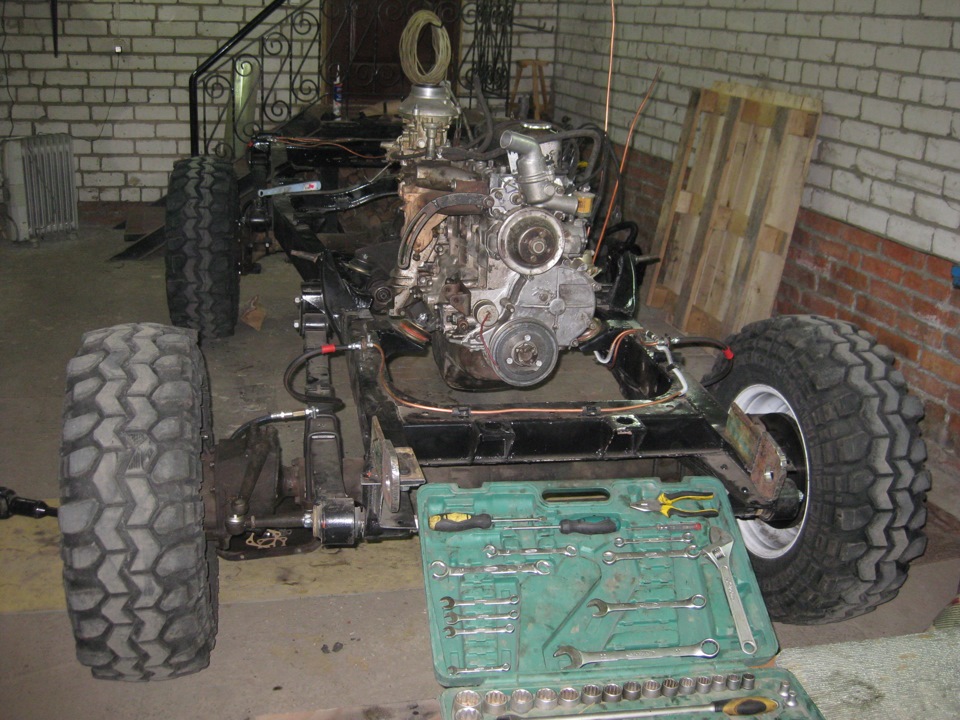

В доработке авто следует начинать с тормозов, т.к. от них напрямую будет зависеть безопасность пилота и штурмана! дисковые тормоза одинаковые вкруг!

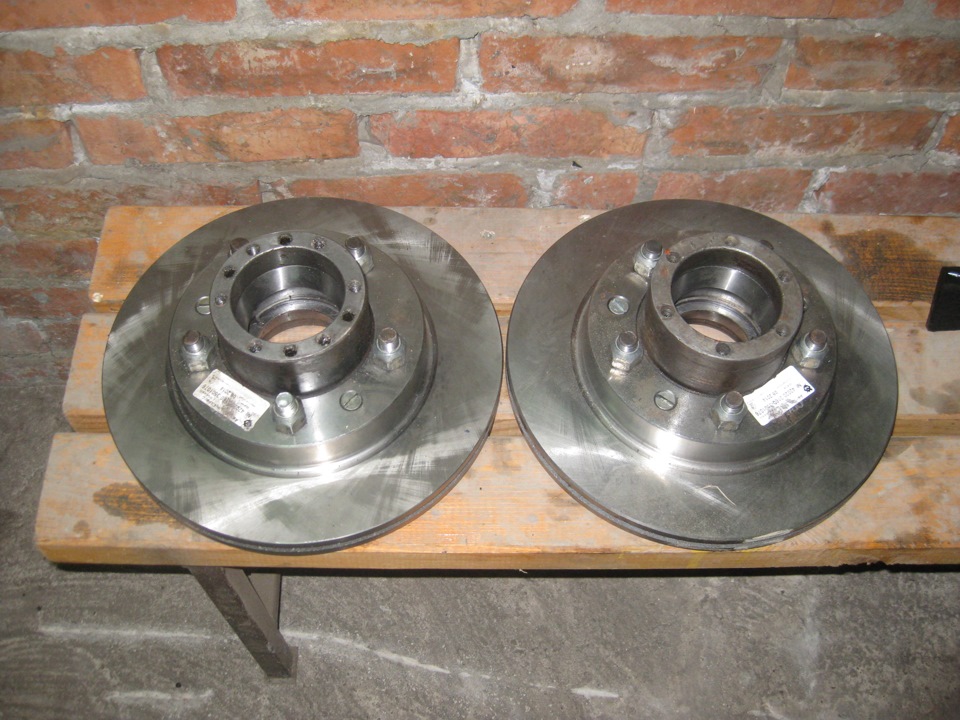

— тормозные диски Патриот
— план-шайбы ОТАД

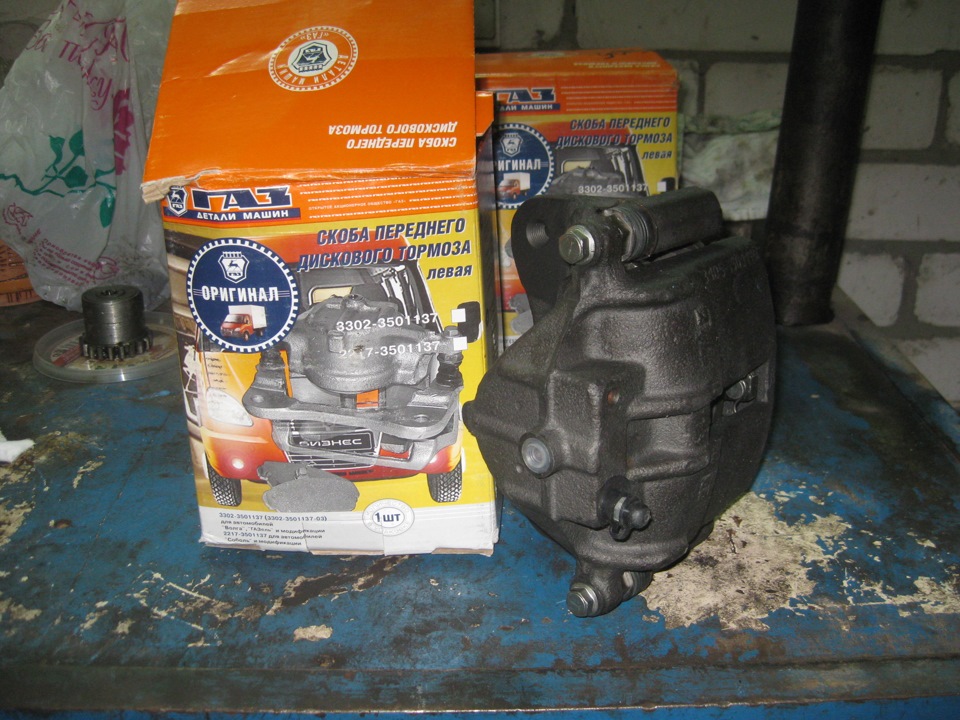

— тормозные суппорта 3302

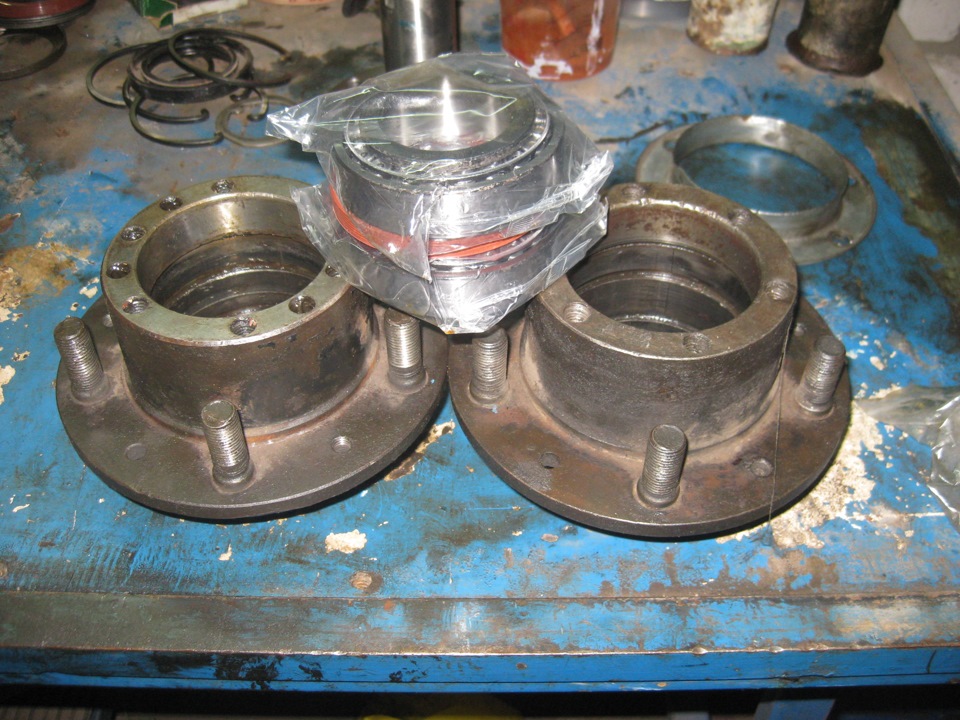

— ступицы с колхозных мостов
Начнем с того, что мне пришлось точить все! Суппорта, корпуса редукторов, цапфы и план-шайбы!

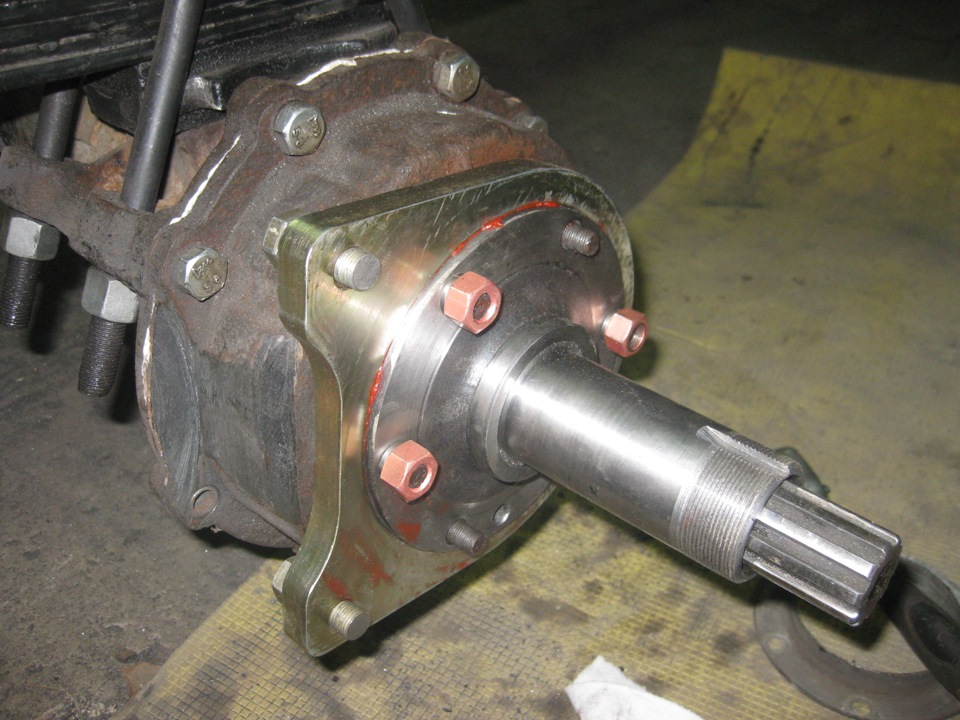

обтачиваем цапфу по кругу, чтобы она ровненько уселась в план-шайбу.
растачиваем внутреннюю поверхность план-шайбы, чтобы она четко села на корпус бортового редуктора!

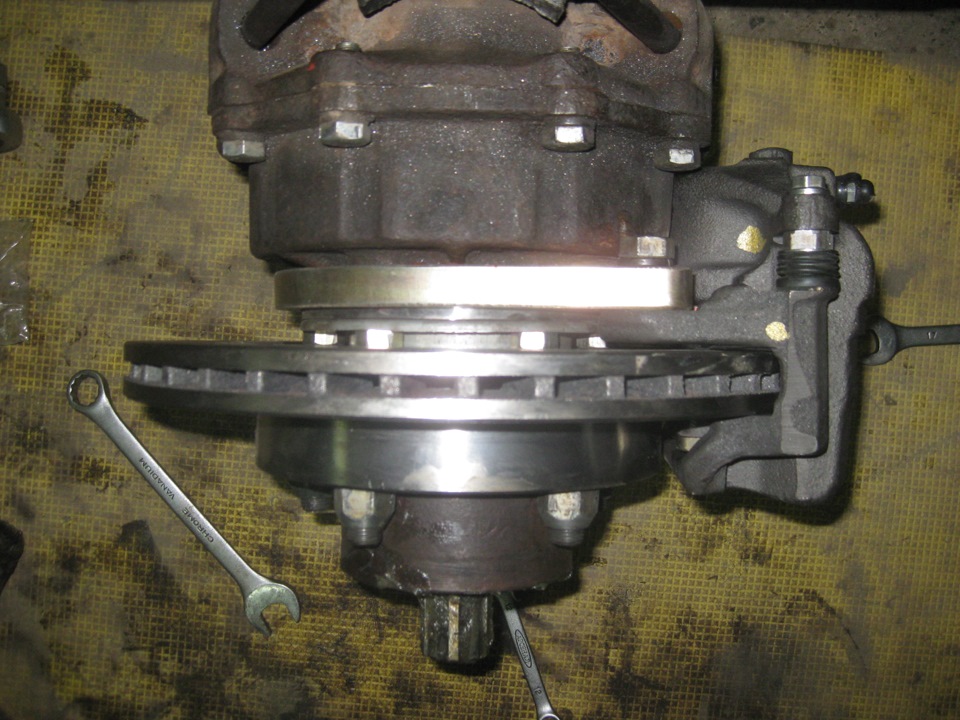

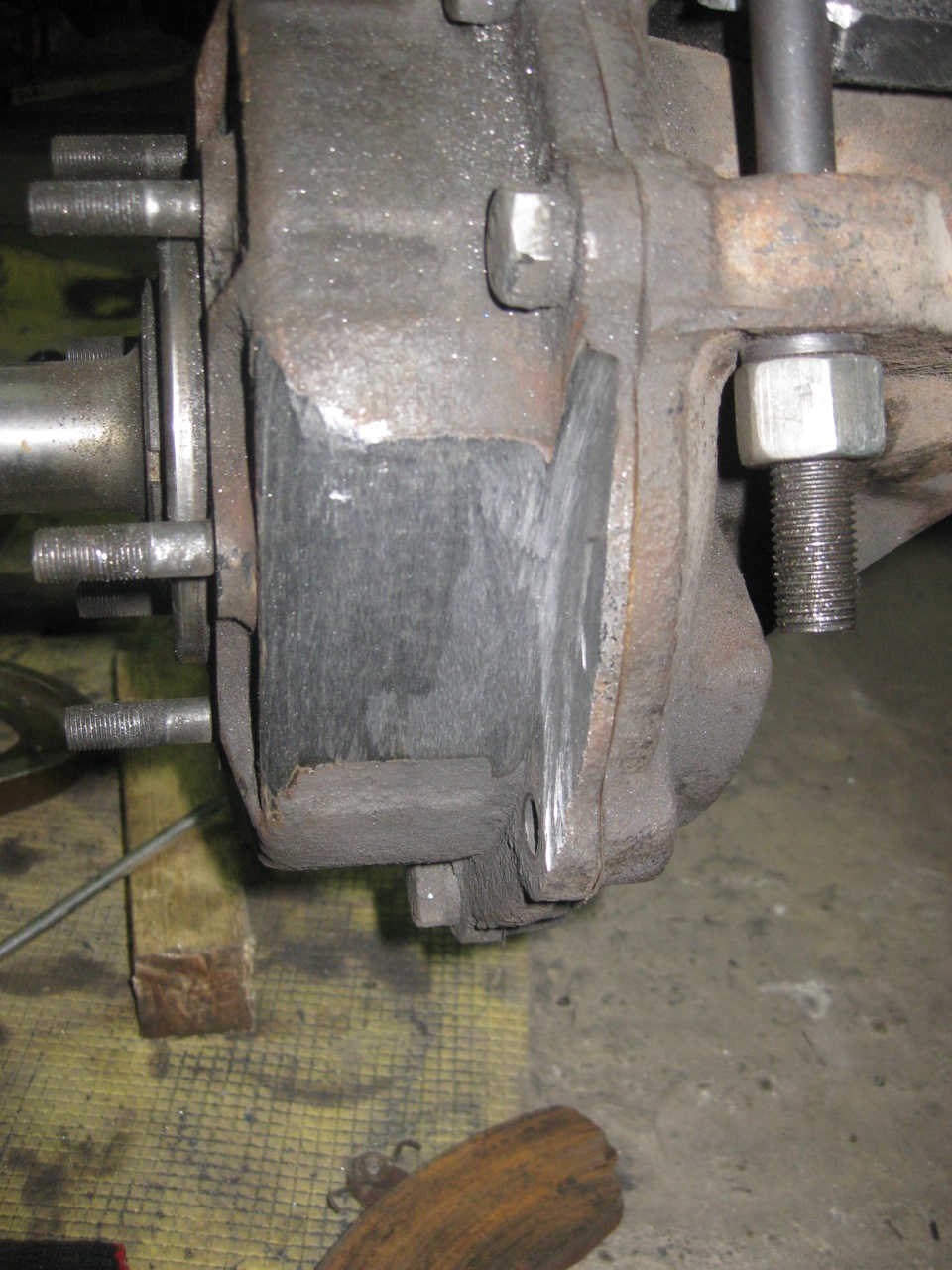

точим корпус бортового редуктора, чтобы суппорта смогли ходить без зацеплений за корпус!

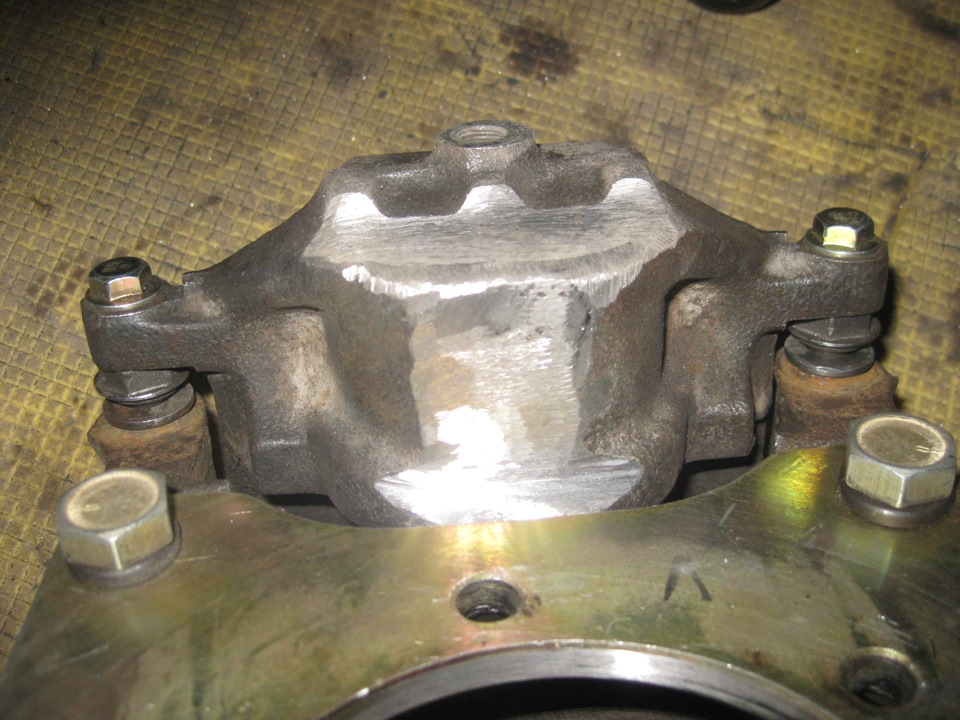

дальше идем к суппортам, приведу пример проточки суппорта 2112, но смысл одинаков с 3302, чтобы при торможении суппорт не задевал за корпус бортового.
ну и тормозные трубки от 2101 вроде бы через переходник к УАЗовским трубкам)
п.с. будет ВУТ от бмв с встроенным колдуном, проблемы перетормаживания жопы в перспективе решена)
УАЗ 469 1980, двигатель бензиновый 2.9 л., 100 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 15
Не, сальник само сабой. На цапфе в конце есть упорное кольцо, куда при затяжки упирается ступ. потшибник. Я из мучился с этим кольцом, пришлось добавлять 13 мм, штоб супорт на диск сел.
Хотел сначала и цапфу от колх. поставить но у них внутренняя часть тоже разная.
Колхозная ступица должна была упереца в цапфу. Как решал сию проблему, кольцо добовлял?
а на обычном мосту как решена эта проблема?)
Ширина кольц на цапфе разные.
То есть у тебя подошла без проблем, даже болты из под цапфы в кол ступицу не уперлись?
блин, надо подумать. давно это было) ширина колец, это ты про сальник ступицы?
Почему передумал ставить на зад 2112? У меня перед и зад стоят одинаковые — зад перетормаживает. Думаю ставить 2112.
т.к. машина изначально строилась для спорта, то тормоза должны были быть — огонь) я думаю, что проблему перетормаживания решит ВУТ от бмв.
Стоп… а маслоотражающее кольцо после цапфы?
есть-есть, на фотке я просто цапфу на место притягивал гайками)
Сайт о внедорожниках УАЗ, ГАЗ, SUV, CUV, кроссоверах, вездеходах
Автомобили УАЗ-469 и УАЗ-469Б имеют две независимо действующие тормозные системы : барабанные рабочие тормоза на всех колесах с гидравлическим приводом и систему стояночного тормоза с механическим приводом.
Передние и задние рабочие тормоза УАЗ-469 и УАЗ-469Б.
Передние рабочие тормоза имеют по два колесных цилиндра, каждый из которых отдельно действует на колодку. Задние рабочие тормоза имеют по одному колесному цилиндру, действующему на обе колодки.
Рабочие тормоза передних колес УАЗ-469 и УАЗ-469Б, устройство и отличие.
Рабочие тормоза передних колес УАЗ-469 и УАЗ-469Б отличаются щитами, имеющими разные выштамповки, комплектацией, цилиндрами и соединительными трубками цилиндров, а также рабочим положением цилиндров.
Тормозной щит автомобиля УАЗ-469 крепится вместе с цапфой к крышке колесного редуктора, а у автомобиля УАЗ-469Б — непосредственно к цапфе поворотного кулака. На щитах с помощью опорных пальцев и гаек закреплены два колесных цилиндра. На опорных пальцах между шайбами под их головками и опорными проушинами колесных цилиндров неподвижно посажены бронзовые эксцентрики, на которых поворачиваются тормозные колодки.
Поворотом опорных пальцев с эксцентриками можно смещать опорные концы колодок относительно тормозного щита. Регулируют тормоза с помощью опорных пальцев при их сборке на заводе или при ремонте тормозов с заменой колодок или накладок. Фрикционные накладки колодок крепятся к ободу алюминиевыми заклепками, утопленными в тело накладки.
Подвижные концы тормозных колодок входят в пазы наконечников поршней колесных цилиндров. Колодки внутренней поверхностью своих ободов опираются на регулировочные эксцентрики, подвижно установленные на тормозном щите. От произвольного проворачивания эксцентрики удерживаются пружинами. Колодки прижимаются к эксцентрикам стяжными пружинами.
Шестигранные головки болтов регулировочных эксцентриков выведены на наружную сторону тормозного щита. С помощью эксцентриков устанавливается необходимый зазор между колодками и барабаном. От бокового смещения колодки удерживаются торцами болтов регулировочных эксцентриков и пружинами, установленными в средней части колодок.
Внутри каждого колесного цилиндра находятся поршень с двумя резиновыми уплотнительными кольцами и пружина, которая прижимает поршень колесного цилиндра к упорному концу ребра колодки.
Колесный цилиндр имеет два отверстия. Одно отверстие служит для подвода тормозной жидкости из системы привода, а другое — для выпуска воздуха из системы при прокачке, оно закрыто перепускными клапанами, которые в завернутом положении обеспечивают герметичность. Для предохранения от засорения отверстие клапана закрывается защитным колпачком. Внутренние полости колесных цилиндров защищены от влаги, пыли и грязи резиновыми колпаками.
Рабочие тормоза задних колес автомобилей УАЗ-469 и УАЗ-469Б, устройство и отличие.
Рабочие тормоза задних колес УАЗ-469 и УАЗ-469Б отличаются только щитами. Тормоз заднего колеса имеет один колесный цилиндр на обе колодки. Поршни, уплотнительные кольца и другие детали цилиндра такие же, как и у переднего тормоза.
В нижней части тормозного щита расположены опорные пальцы на которые надеты такие же, как у передних тормозов, регулировочные бронзовые эксцентрики, относительно которых качаются колодки. Накладка задней колодки тормоза короче, чем накладка передней колодки. Это предусмотрено для того, чтобы износ задних и передних накладок был одинаковый.
Тормозные барабаны.
Одинаковые на всех колесах. Барабаны крепятся к ступице тремя винтами, которые по окружности расположены неравномерно, это обеспечивает установку барабана на ступице в одном определенном положении, при котором обрабатывался барабан в сборе со ступицей. Переставлять тормозные барабаны с одной ступицы на другую не рекомендуется, так как это приведет к увеличению биения рабочих поверхностей барабана относительно накладок тормоза.
Гидравлический привод рабочих тормозов УАЗ-469 и УАЗ-469Б.
Состоит из педали тормоза, главного цилиндра, трубопроводов с соединительной арматурой и колесных цилиндров. В исходном положении педаль тормоза удерживается оттяжной пружиной, которая постоянно прижимает ее к резиновому упору закрепленному на полу кузова. Педаль своим нижним концом посредством пальца соединена с вилкой толкателя главного цилиндра.
Корпус главного цилиндра тормоза выполнен в одной отливке с резервуаром для рабочей жидкости. В верхней части резервуара находится крышка с отверстием для заливки жидкости, которое закрывается пробкой. Полость главного цилиндра сообщается с атмосферой через отверстие в пробке. Внутри цилиндра находятся поршень с уплотнительными манжетами, выпускной и впускной клапаны.
Между поршнем и внутренней манжетой установлена шайба. Возвратная пружина постоянно прижимает поршень главного цилиндра с уплотнительными манжетами к упорной шайбе, удерживаемой стопорным кольцом. Противоположным концом пружина прижимает к седлу впускной клапан. Цилиндр сообщается с резервуаром для жидкости двумя отверстиями. Отверстие диаметром 0.7 мм компенсационное, оно соединяет резервуар с рабочей полостью цилиндра. Это отверстие расположено в непосредственной близости от края внутренней уплотнительной манжеты.
Второе отверстие диаметром 6 мм является перепускным, оно соединяет резервуар с нерабочей полостью цилиндра, заключенной между наружной и внутренней уплотнительными манжетами. Главный цилиндр со стороны толкателя закрывается резиновым колпаком, защищающим внутреннюю полость цилиндра от попадания пыли и влаги. Главный цилиндр соединен с колесными цилиндрами тормозов системой трубопроводов, состоящих из медных или стальных двухслойных трубок, гибких шлангов, штуцеров, муфт и тройников.
Герметичность соединений трубок обеспечивается плотной затяжкой развальцованного конца трубки на коническую поверхность седла тройника, муфты или штуцера. Соединительные муфты и штуцеры уплотняются шайбами из мягкой меди.
Техническое обслуживание рабочих тормозов УАЗ-469 и УАЗ-469Б.
Уровень жидкости в главном тормозном цилиндре систематически проверяется и в случае необходимости доводится до нормы. Уровень должен быть на 15-20 мм ниже верхней кромки наливного отверстия. Соединения трубопроводов гидравлического привода тормозов должны быть герметичны, а крепления трубок на раме и заднем мосту надежны. Не допускается эксплуатация автомобиля с поврежденными трубками и шлангами.
Тормозные барабаны периодически снимаются и все детали очищаются от пыли и грязи. Периодичность этой операции зависит от условий эксплуатации автомобиля. В летнее время и при езде по грязным дорогам чистка должна проводиться чаще, зимой реже. После снятия барабана проверяется надежность крепления колесных цилиндров к щитам.
Надо обращать внимание на состояние колесных цилиндров, защитных колпаков, степень износа фрикционных накладок, а также состояние тормозного барабана. Колодки, тормозные накладки которых замаслились в процессе работы, опускаются на 20-30 мин в бензин. Затем рабочие поверхности накладок тщательно очищаются наждачной бумагой или металлической щеткой. В случае большого износа, заклепки утопают менее 0.5 мм, накладки меняются.
Если на рабочей поверхности барабана имеются глубокие риски, задиры или неравномерный износ, то производят расточку барабана, базируясь на наружных обоймах подшипников ступицы.
При снятых ступицах болты крепления тормозных щитов подтягиваются.
Для безотказной работы тормозов надо регулярно промывать систему и заливать в нее свежую тормозную жидкость. Следует иметь в виду, что для тщательной промывки системы необходимо производить полную разборку главного и колесных цилиндров, а трубопроводы продувать. Резиновые и металлические детали цилиндров промываются в чистой тормозной жидкости. После промывки все детали цилиндров, соприкасающиеся с тормозной жидкостью, рекомендуется смазать.
Регулировка рабочих тормозов УАЗ-469 и УАЗ-469Б.
Регулировка зазоров между колодками и тормозными барабанами производится по мере износа фрикционных накладок, когда зазоры между колодками и тормозными барабанами увеличиваются и ход педали тормоза при торможении возрастает. Для восстановления нормальной величины зазоров и уменьшения хода педали, тормоза необходимо регулировать эксцентриками, шестигранные головки осей которых выведены наружу сквозь щит тормоза.
При регулировке колодок передних тормозов, а также передних колодок задних тормозов колесо вращается вперед. При регулировке задних колодок задних тормозов колесо вращается назад. Для уменьшения зазоров эксцентрики поворачиваются по направлению вращения колеса, а для увеличения, наоборот, против вращения.
При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагреваться. Если нагрев невелик и рука свободно терпит при прикосновении к ободу барабана, то после нескольких торможений колодки приработаются и нагрев прекратится. При сильном нагреве тормозных барабанов регулировочными эксцентриками несколько отведите колодки нагревающегося тормоза от тормозного барабана.
Регулировка свободного хода педали тормоза проводится путем установки правильного зазора между толкателем и поршнем главного цилиндра. Зазор должен быть в пределах 1.5-2.5 мм, что соответствует свободному ходу педали тормоза в 10-16 мм. Этот зазор необходим для обеспечения возврата поршня главного цилиндра в исходное положение до упора в шайбу при отпущенной педали тормоза во избежание перекрытия внутренней манжетой компенсационного отверстия.
Сборочные узлы, комплектующие и запчасти автомобилей УАЗ Патриот, УАЗ Хантер, УАЗ-31512, 31514, 31519, УАЗ-469, УАЗ-3303, 3909, УАЗ-452, 3962, УАЗ-2206, 3741
Тормозная система автомобилей УАЗ-469, УАЗ-31512, 31514
Рабочие тормоза автомобилей УАЗ-469, УАЗ-31512, 31514 — барабанного типа. Конструкция передних тормозов отличается от конструкции задних. На передних тормозах установлены отдельные колесные цилиндры на каждую колодку. Обе колодки тормозов одинаковые.
Передние тормоза автомобилей УАЗ-469 и УАЗ-469Б (рис.1) отличаются щитами и соединительными трубками цилиндров, а также рабочим положением цилиндров на автомобиле.
Рис.1. Тормоз переднего колеса: а — автомобиля УАЗ-469; б — автомобиля УАЗ-469Б;
1 — щит тормоза; 2 — соединительные трубки; 3 — болт регулировочного эксцентрика; 4 — тройник; 5— колесный цилиндр; 6 — болт соединительной муфты; 7 — соединительная муфта; 8 — перепускной клапан; 9 — стяжная пружина колодок; 10—колодка тормоза; 11 — регулировочный эксцентрик; 12 — защитный колпак; 13 — опорный палец; 14— гайка; 15 —эксцентрик опорного пальца; 16—шайба; 17—пружина; 18 — поршень; 19 —
уплотнительный манжет; 20—метки на пальцах
На задних тормозах УАЗ-469, УАЗ-31512, 31514 обе колодки приводятся в действие от одного цилиндра. Колодки тормозов разные: передняя имеет длинную фрикционную накладку, задняя — короткую. Тормоза задних колес автомобилей УАЗ-469 и УАЗ-469Б (рис.2) отличаются только щитами.
Рис 2. Тормоз заднего колеса УАЗ-469, УАЗ-31512, 31514
Поршни и уплотнительные манжеты колесных цилиндров передних и задних тормозов УАЗ-469 одинаковые. Все колодки передних тормозов УАЗ-469 и передние колодки задних тормозов взаимозаменяемы. Тормозные барабаны одинаковые на всех колесах — съемные со ступиц.
Рис.3. Главный тормозной цилиндр УАЗ-469, УАЗ-31512, 31514 и его привод
1 — стопорное кольцо; 2 — упорная шайба; 3— наружный уплотнительный манжет; 4 — отверстия в поршне; 5 — перепускное отверстие; 6 — шайба; 7 — внутренний уплотнительный манжет; 8 — компенсационное отверстие; 9 — возвратная пружина; 10 — пружина выпускного клапана; 11 — впускной клапан; 12 — выпускной клапан; 13— пробка наливного отверстия; 14 — крышка картера; 15— картер главного тормозного цилиндра; 16 — соединительная трубка; 17 — поршень; 18 — защитный колпак; 19 — толкатель; 20 — контргайка; 21 — вилка толкателя; 22 — палец вилки; 23 — оттяжная пружина педали; 24 — педаль тормоза; 25 — резиновый упор педали тормоза; 26— пол кузова
Привод рабочих тормозов УАЗ-469, УАЗ-31512, 31514 гидравлический. Системы привода тормозов автомобилей УАЗ-469 и УАЗ-469Б отличаются друг от друга только трубопроводами. Педаль тормоза и главный цилиндр (рис.3) установлены на левой продольной балке рамы.
Стояночный тормоз одинаковый для автомобилей УАЗ-469 и УАЗ-469Б — барабанного типа с внутренними колодками, установлен на раздаточной коробке и действует на карданный вал автомобиля (рис.4).
Рис 4. Стояночный тормоз УАЗ-469, УАЗ-31512, 31514 и его привод
В верхней части тормозного щита крепится разжимный механизм, а в нижней — регулировочный. Обе колодки тормоза одинаковые. Привод стояночного тормоза механический.
Техническое обслуживание рабочих тормозов УАЗ-469, УАЗ-31512, 31514
Техническое обслуживание рабочих тормозов УАЗ-469, УАЗ-31512, 31514 заключается в постоянном поддержании их в исправном состоянии, для чего необходимо:
— своевременно проводить регулировку рабочих тормозов и устранять возникающие неисправности, систематически проверять уровень жидкости в главном тормозном цилиндре, который должен быть расположен на 15—20 мм ниже верхней кромки наливного отверстия (см. рис.3), и в случае необходимости доводить его до нормы;
— постоянно следить за герметичностью соединений трубопроводов гидравлического привода тормозов УАЗ-469, УАЗ-31512, 31514, систематически проверять состояние трубопроводов, а также надежность закрепления трубок на раме и заднем мосту. При осмотрах необходимо убедиться в отсутствии повреждений трубок и гибких шлангов. Трубки и шланги с повреждениями должны быть заменены новыми;
— периодически снимать тормозные барабаны и очищать детали тормозов от пыли и грязи.
Периодичность этой операции зависит от условий эксплуатации автомобиля. В летнее время и при езде по грязным дорогам чистка должна проводиться чаще, зимой—реже. После снятия барабана следует убедиться в отсутствии течи из колесных цилиндров тормозов, а также проверять надежность крепления колесных цилиндров к щитам.
Обратить внимание на состояние защитных колпаков колесных цилиндров, степень износа фрикционных накладок, а также состояние тормозного барабана. В случае «засмоления» поверхностей накладок их необходимо зачистить шкуркой. При снятых ступицах необходимо подтягивать болты крепления тормозных щитов;
— регулярно промывать тормозную систему УАЗ-469, УАЗ-31512, 31514 и заливать в нее свежую жидкость. Следует иметь в виду, что для тщательной промывки системы необходимо полностью разобрать главный и колесный цилиндры, а трубопроводы продуть. При прокачке без разборки цилиндров полностью удалить загрязненную тормозную жидкость из системы невозможно.
Регулировка рабочих тормозов УАЗ-469, УАЗ-31512, 31514
Полная регулировка рабочих тормозов УАЗ-469, УАЗ-31512, 31514 включает регулировку зазоров между колодками и тормозными барабанами, а также регулировку свободного хода педали тормоза.
По мере износа фрикционных накладок зазоры между колодками и тормозными барабанами увеличиваются и ход педали тормоза при торможении возрастает.
Для восстановления нормальной величины зазоров и уменьшения хода педали необходимо: поднять домкратом колесо, тормоз которого регулируется, и, вращая колесо, постепенно повертывать регулировочный эксцентрик до тех пор, пока колесо не затормозится.
Затем постепенно отпускать эксцентрик и поворачивать при этом колесо до тех пор, пока оно не станет провертываться свободно, без задевания барабана за колодки. Отрегулировать таким же образом зазоры между колодками и барабанами остальных тормозов.
При регулировке колодок передних тормозов УАЗ-469, УАЗ-31512, 31514, а также передних колодок задних тормозов колесо рекомендуется вращать вперед, а при регулировке задних колодок задних тормозов — назад. Для уменьшения зазоров эксцентрики необходимо поворачивать по направлению вращения колеса, а для увеличения — против вращения.
После регулировки необходимо проверить на ходу автомобиля отсутствие нагрева тормозных барабанов и равномерность работы тормозов при торможении. При текущей регулировке ни в коем случае не следует пользоваться опорными пальцами, так как нарушается заводская установка колодок.
Регулировка свободного хода педали тормоза УАЗ-469, УАЗ-31512, 31514 заключается в установке правильного зазора между толкателем и поршнем главного цилиндра. Зазор должен быть в пределах 1,5—2,5 мм, что соответствует свободному ходу педали тормоза 10—16 мм.
Этот зазор необходим для обеспечения возврата поршня главного цилиндра в исходное положение до упора в шайбу при отпущенной педали тормоза во избежание перекрытия внутренней манжетой компенсационного отверстия.
Регулировка свободного хода педали тормоза УАЗ-469, УАЗ-31512, 31514 производится в следующей последовательности:
— установить педаль тормоза до полного прилегания ее к упору, ввернуть стержень соединительной вилки толкатель поршня главного цилиндра таким образом, чтобы при крайнем переднем положении поршня главного цилиндра ось отверстия стержня не доходила бы до оси отверстия в педали на 1,5—2,5 мм (см. рис.3) и в этом положении соединительную вилку законтрить гайкой;
— установить отверстие вилки и педали на одной оси; вставить палец и зашплинтовать.
Заполнение тормозной системы УАЗ-469, УАЗ-31512, 31514 рабочей жидкостью производится в следующей последовательности:
— проверить герметичность всех соединений гидравлического привода тормозов и состояние гибких резиновых шлангов, отвернуть наливную пробку и заполнить главный цилиндр рабочей жидкостью, снять с перепускного клапана тормозного цилиндра правого заднего колеса резиновый колпачок и надеть на клапан специальный резиновый шланг длиной около 400 мм, другой конец этого шланга опустить в стеклянный сосуд емкостью не менее 0,5
л, заполненный наполовину тормозной жидкостью;
— отвернуть перепускной клапан, после чего несколько раз нажать на педаль тормоза. Нажимать следует быстро, отпускать медленно. Прокачивать жидкость через главный тормозной цилиндр УАЗ-469, УАЗ-31512, 31514 до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью;
— плотно завернуть перепускной клапан колесного цилиндра, снять шланг и надеть колпачок. Завертывать перепускной клапан следует при нажатой тормозной педали.
Тормозные цилиндры остальных колес УАЗ-469, УАЗ-31512, 31514 прокачивать в следующей последовательности:
— нижний (передний) цилиндр переднего правого тормоза, верхний (задний) цилиндр переднего правого тормоза, нижний (передний) цилиндр переднего левого тормоза, верхний (задний) цилиндр переднего левого тормоза, цилиндр заднего левого тормоза.
После прокачки всех тормозов долить в главный цилиндр тормозную жидкость до уровня на 15—20 мм ниже верхней кромки наливного отверстия, прочистить вентиляционное отверстие у наливной пробки и плотно завернуть ее. После этого проверить работу тормозов на ходу.
При правильной регулировке рабочих тормозов УАЗ-469, УАЗ-31512, 31514, их привода и правильно выполненной прокачки тормозов полное торможение должно происходить в пределах 1/2 — 2/3 хода педали, после чего нога должна ощущать жесткую педаль.
Прокачку рекомендуется проводить не только при заполнении тормозной системы жидкостью, но и при отсоединении какой-либо детали гидросистемы для ремонта или замены, т. е. когда воздух может проникнуть в систему.
Техническое обслуживание стояночного тормоза УАЗ-469, УАЗ-31512, 31514
Техническое обслуживание стояночного тормоза УАЗ-469, УАЗ-31512, 31514 состоит в периодической проверке состояния тормоза и его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизма, а также в устранении возникающих неисправностей.
Периодически рекомендуется снимать тормозной барабан и проверять состояние его рабочей поверхности и степень износа тормозных накладок.
Колодки тормоза УАЗ-469, УАЗ-31512, 31514 очищать от пыли и грязи, в случае засмоления поверхностей накладок их зачищать шкуркой. Несмотря на герметизацию разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому механизмы (особенно разжимный) необходимо периодически разбирать, очищать от грязи и закладывать свежую смазку.
При этом смазка не должна попадать на барабан и фрикционные накладки. Необходимо также обращать внимание на правильность зацепления собачки и сектора рычага стояночного тормоза и состояние их зубьев.
Регулировку стояночного тормоза УАЗ-469, УАЗ-31512, 31514 рекомендуется делать тогда, когда ход рычага тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной.
Увеличение хода рычага может происходить по двум причинам: из-за больших зазоров между колодками и тормозным барабаном (в этом случае необходимо отрегулировать зазор) или из-за излишнего свободного хода в приводе (в этом случае необходимо отрегулировать длину тяги).
Необходимость в регулировке зазоров между колодками и тормозным барабаном возникает в результате износа фрикционных накладок.
Регулировка зазоров между колодками и барабаном УАЗ-469, УАЗ-31512, 31514 производится в следующем порядке:
— поставить рычаг включения заднего моста и понижающей передачи в раздаточной коробке в нейтральное положение, выключить передний мост и переместить рычаг ручного тормоза в крайнее переднее положение;
— поднять домкратом одно заднее колесо автомобиля и завернуть регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался, затем отвернуть регулировочный винт на четыре — шесть щелчков, чтобы барабан свободно вращался.
Длина тяги стояночного тормоза УАЗ-469, УАЗ-31512, 31514 регулируется в следующей последовательности:
— поставить рычаг тормоза в крайнее переднее положение, отвернуть контргайку регулировочной вилки, расшплинтовать и вынуть палец, соединяющий вилку и рычаг привода тормоза;
— вращая регулировочную вилку, выбрать все зазоры в приводе с тем, чтобы рычаг привода касался корпуса шариков разжимного механизма стояночного тормоза, после чего отвернуть регулировочную вилку на полтора-два оборота, совместить отверстия в вилке и рычаге, поставить палец, зашплинтовать его и затянуть контргайку.
При правильной регулировке стояночного тормоза автомобиль должен затормаживаться при установке собачки рычага в третью или четвертую впадину сектора (считая от задней части).
Сборка и установка тормозов автомобилей УАЗ-469, УАЗ-31512, 31514
При появлении в тормозах УАЗ-469, УАЗ-31512, 31514 больших износов или повреждений их необходимо разобрать, проверить состояние деталей и их пригодность для дальнейшей работы. Изношенные и поврежденные детали заменить новыми или отремонтировать.
При ремонте обычно подлежат замене тормозные колодки и колесные цилиндры УАЗ-469, УАЗ-31512, 31514 или входящие в них детали, для снятия которых нет необходимости снимать полностью рабочие тормоза.
Снятие, разборка и сборка рабочих тормозов УАЗ-469, УАЗ-31512, 31514
Рабочие тормоза УАЗ-469 в сборе снимают только при их замене новыми или при полной разборке мостов. Для снятия рабочих тормозов в сборе с автомобиля УАЗ-469Б необходимо снимать только ступицу, а на автомобиле УАЗ-469 также и цапфы. При установке передних тормозов УАЗ-469 необходимо обращать внимание на правильное положение щитов.
На автомобиле УАЗ-469, УАЗ-31512, 31514 цилиндры передних тормозов должны располагаться один впереди, другой сзади. На автомобиле УАЗ-469Б верхний цилиндр должен быть наклонен вперед (от вертикальной оси) на угол около 30°.
При этом колодки при торможении должны отжиматься по ходу вращения тормозного барабана при движении автомобиля вперед. При установке задних тормозов колодка с длинной накладкой должна быть впереди.
Тормозные колодки УАЗ-469, УАЗ-31512, 31514 снимают в следующем порядке: поднять домкратом автомобиль и сиять колесо, а затем тормозной барабан со ступицы.
Если барабан снимается трудно, то необходимо завернуть съемные болты в три специальные резьбовые отверстия, имеющиеся в усилительном кольце диска, и, равномерно вращая их, снять барабан.
В качестве съемных болтов можно использовать болты для демонтажа полуосей или ведущих фланцев мостов, которые являются их принадлежностью; снять стяжную пружину тормозных колодок, верхние чашки отжимных пружин, пружины и нижние чашки, вынуть стержни, отвернуть гайки опорных пальцев, вынуть опорные пальцы.
Установка тормозных колодок и сборка тормозов УАЗ-469, УАЗ-31512, 31514 производятся в обратном порядке. При сборке необходимо смазать эксцентрики опорных пальцев и опорные поверхности колодок тонким слоем консистентной тугоплавкой и водостойкой смазки. При этом смазка не должна попадать на накладки колодок и защитные колпаки цилиндров. Колодки должны легко вращаться на опорных пальцах и не заклинивать на
опорах колодок.
Тормозные барабаны обработаны и отбалансированы вместе со ступицами, поэтому после разборки их необходимо устанавливать на те же ступицы. При установке барабана на место, прежде, чем завернуть винты, следует гайками крепления колес плотно прижать тормозной барабан к ступице и только после этого завернуть винты.
После замены накладок или колодок следует отрегулировать установку колодок тормозов УАЗ-469, УАЗ-31512, 31514. Для этого необходимо:
— поднять колесо домкратом, немного отвернуть гайки опорных пальцев и установить опорные пальцы в начальное положение, затем, нажимая на педаль тормозов с постоянным усилием 12—15 кгс, повернуть опорные пальцы так, чтобы концы колодок со стороны пальцев упирались в тормозной барабан (момент соприкосновения колодок с барабаном определяется по увеличению сопротивления при вращении опорного пальца) и в этом положении затянуть гайки опорных пальцев, следя за тем, чтобы пальцы при этом не повернулись.
Момент затяжки находится в пределах 4—6 кг/см;
— повернуть регулировочные эксцентрики до упора в тормозные колодки и, прекратив нажатие на педаль, повернуть регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно.
При правильной установке новых колодок с неизношенными тормозными барабанами УАЗ-469, УАЗ-31512, 31514 метки на опорных пальцах должны быть расположены или с незначительными отклонениями от этого положения в ту или другую сторону.
При установке новых колодок, когда фрикционные накладки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагреваться. Если нагрев невелик (рука свободно терпит при прикосновении к ободу барабана), то после нескольких торможений колодки приработаются и нагрев прекратится.
При сильном нагреве тормозных барабанов необходимо регулировочными эксцентриками несколько отвести колодки нагревающегося тормоза от тормозного барабана.
Колесные тормозные цилиндры УАЗ-469, УАЗ-31512, 31514 снимать и разбирать в следующем порядке:
— снять тормозной барабан со ступицы, стяжную пружину тормозных колодок, отжимные пружины колодок и их стержни;
— отсоединить трубопровод от цилиндра и снять цилиндр, защитные колпаки цилиндров, вынуть поршни с уплотнительными манжетами и пружины.
Сборка и установка тормозных цилиндров производится в обратном порядке. Замену поршней, манжет и промывку колесных цилиндров можно выполнять без снятия цилиндров с тормозного щита.
Главный тормозной цилиндр УАЗ-469, УАЗ-31512, 31514 снимать и разбирать рекомендуется в следующем порядке:
— снять оттяжную пружину педали тормоза, вынуть палец, отсоединить педаль тормоза от соединительной вилки толкателя и трубопровод от главного цилиндра тормоза и слить тормозную жидкость;
— снять главный цилиндр тормоза, стяжные кольца, защитный колпак и толкатель поршня, стопорное кольцо, затем вынуть упорною шайбу, поршень, шайбу, уплотнительный манжет, возвратную пружину и клапан в сборе.
Сборка и установка главного тормозного цилиндра УАЗ-469, УАЗ-31512, 31514 производится в обратном порядке. При разборке колесных и главного цилиндров необходимо соблюдать полную чистоту. Резиновые и металлические детали цилиндров можно промывать только в спирте или тормозной жидкости.
Ни в коем случае для этих целей нельзя применять керосин или бензин, так как это вызовет набухание резиновых деталей и отказ тормозов в работе.
Детали тормозных цилиндров УАЗ-469, УАЗ-31512, 31514 после мойки обдуть сжатым воздухом, но не вытирать тканью во избежание попадания волокон на рабочую поверхность деталей и потери герметичности.
Перед сборкой поршни и манжеты погрузить в теплое касторовое масло или тормозную жидкость. Применение минеральных масел недопустимо.
После сборки главного тормозного цилиндра УАЗ-469, УАЗ-31512, 31514 необходимо убедиться в полном и четком возвращении назад поршня под действием возвратной пружины после нажатия на него толкателем.
При этом следует проверить при помощи мягкой проволоки диаметром не более 0,6 мм отсутствие перекрытия компенсационного отверстия цилиндра кромкой манжета поршня.
Шланги передних и задних тормозов УАЗ-469, УАЗ-31512, 31514 необходимо снимать в следующем порядке:
— отвернуть соединительную гайку трубопровода, подводящего тормозную жидкость к шлангу от системы гидропривода, отвернуть гайку крепления наконечника шланга к кронштейну, приваренному на раме, и вывернуть наконечник шланга из соединительного штуцера (на передних тормозах автомобиля УАЗ-469Б) или соединительного тройника (на передних тормозах автомобиля УАЗ-469 и задних тормозах).
Установку шлангов выполняют в обратном порядке. При этом передние шланги должны быть установлены таким образом, чтобы при среднем положении и максимальных углах поворота передних колес шланги не задевали за шины и детали подвески.
Для исключения задеваний допускается небольшая закрутка шлангов при их установке. Чрезмерное перекручивание шлангов не допускается.
